2、 技术特性
|
测量精度 |
功率 |
||
|
测量特性 |
精度 |
模块类型 |
静态/动态功率 |
|
有功电能 |
0.5 级 |
EBI12 |
0.22W...0.26W/0.30W...0.36W |
|
无功电能 |
1.0 级 |
通讯特性 |
|
|
视在电能 |
0.5 级 |
EngyBus |
|
|
有功功率 |
0.5 级 |
模块连接线 |
RJ45网线，采用568B线序 |
|
无功功率 |
1.0 级 |
协议 |
ModBus RTU |
|
视在功率 |
1.0 级 |
速率 |
1200...115200 波特率 |
|
功率因素 |
0.5 级 |
供电方式 |
EngyBus 总线供电 24V 集中供电 |
|
电压测量 |
0.2 级 |
机械特性 |
|
|
电流测量 |
0.2 级 |
||
|
电压谐波 |
误差±0.5% |
安装方式 |
DIN导轨安装或背板安装 |
|
电流谐波 |
误差±0.5% |
防护等级 |
IP40 |
|
频率测量 |
0.05Hz |
结构尺寸 |
64.2mm*89.3mm*18mm |
|
EBUC10 分布式智能电压通讯模块 |
环境特性 |
||
|
电压测量 |
50-300VAC(ph/N) |
||
|
87-520VAC(ph/ph) |
工作温度 |
-10℃~+70℃ |
|
|
监测类型 |
单通道 / 三相三线 / 三相四线 |
存储温度 |
-25℃~+70℃ |
|
频率测量 |
45-65Hz |
相对湿度 |
10%~95%RH |
| 1个EBU10模块 | 多个EBI12模块 | 电流互感器 |
5、安装维护便利
模块采用导轨式安装，模块之间采用RJ45( EngyBus连接来实现相互通信和供电,大量减少现场拔线的工作量
7、节省成本
EngyBrick系统安装技术指南
|
编号 |
名称 |
描述 |
|
1 |
通讯端口 |
软件升级 |
|
2 |
电源指示端口 |
工作状态显示 |
|
3 |
通讯指示灯 |
通讯状态显示 |
|
4 |
告警指示灯 |
系统告警 |
|
5 |
WiFi 指示灯 |
WiFi 状态显示 |
|
6 |
按键 |
长按3秒自动配置地址 |

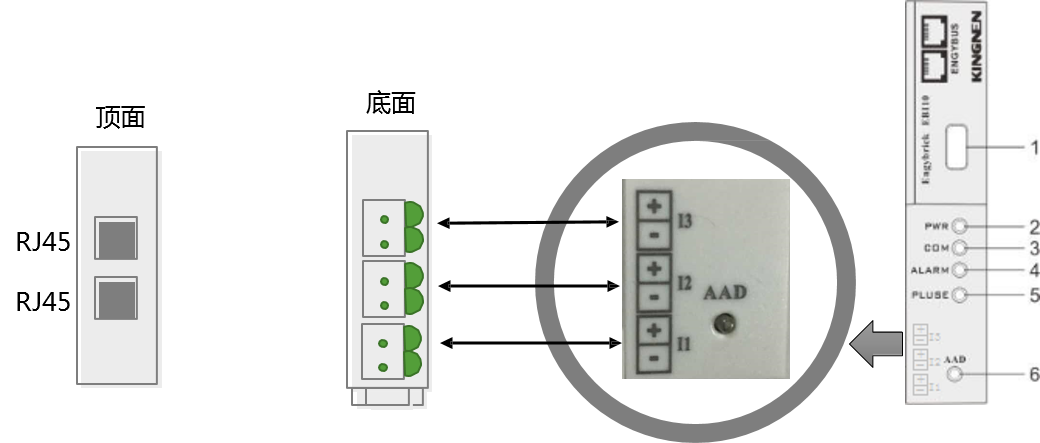

5、EBI12分布式智能电流监测模块尺寸
|
编号 |
名称 |
描述 |
|
1 |
通讯端口 |
软件升级 |
|
2 |
电源指示灯 |
工作状态显示 |
|
3 |
通讯指示灯 |
通讯状态显示 |
|
4 |
告警指示灯 |
系统告警 |
|
5 |
脉冲指示灯 |
负载脉冲显示 |
|
6 |
按键 |
长按3秒自动配置地址 |
注：监测类型为单通道测量时，三相四线接线方式可测量3个单通道回路。即一个电流模块可以测量3个回路。
|
序号 |
模块名称 |
规格型号 |
单位 |
数量 |
备注 |
|
1 |
分布式智能电压通讯模块 |
EBUC10 |
个 |
1 |
RS485/4G/NB-IoT可选 |
|
2 |
电源模块 |
EBP10 |
个 |
1 |
|
|
3 |
分布式智能电流监测模块 |
EBI12 |
个 |
1 |
|
|
4 |
电流互感器 |
EBT50 |
个 |
3 |
数量为电流模块的3倍 |
|
5 |
天线 |
EB-SMA |
个 |
1 |
SMA接口 |
注：需增加监测电表时，只需增加电流模块和互感器模块。每32块三相电能表只需一个通讯电压模块、电源模块。
