1、RS485通讯接口、ModbusRTU通讯协议，轻松组网;
2、高精度全电力参数测量，电能计量，电能质量分析;
3、具有事件记录、限值告警、需量统计、复费率、四象限电能等，功能丰富;
4、可扩展的DI/DO，AI/AO模块满足不同的应用现场要求;
5、紧凑灵活的结构设计，滑块固定，免螺丝安装。
该电力参数测控仪是一款多功能的监控仪表，它集数据采集与控制功能于一身。它可以替代多种仪表、继电器、变送器和其它元件。产品具有RS-485等多种通讯接口，能够集成到任何电力监控系统中，通过配置的管理软件或其它工业组态软件可方便的进行数据采集及远程控制。
该产品是一个直正的基干直实有效值的测量仪表，能对高度非线性负荷做精确的测量。先进的电网频率同步采样技术使其能够精确测量多种电力参数。
1、工业配电自动化系统 3、变电站自动化系统 5、发电厂厂用电系统
2、 能效管理系统 4、智能大厦电气工程 6、高低压开关柜
|
电气特性 |
||
|
测量类型 |
三相三线交流系统，三相四线交流系统 |
|
|
采样率 |
每周波128点 |
|
|
数据刷新速率 |
1S |
|
|
测量精度 |
电流 |
±0.2%FS |
|
电压 |
±0.2%FS |
|
|
功率 |
0.5S |
|
|
频率 |
±0.001Hz |
|
|
有功电能 |
0.5S |
|
|
无功电能 |
1.0S |
|
|
直流输入(AI) |
0.5% FS |
|
|
直流输出(AO) |
0.5% FS |
|
|
输入电压特性 |
测量电压 |
3 *220/380V(直接接入) |
|
3 * 57.7/100V(PT二次侧) |
||
|
允许过载能力 |
1.2倍/连续 |
|
|
输入阻抗 |
300KΩ |
|
|
输入电流特性 |
测量电流 |
5A (CT二次侧)或1A (CT二次侧) |
|
允许过载能力 |
1.2倍/连续 |
|
|
输入阻抗 |
<0.1Ω |
|
|
开关量输入 |
工作电压 |
12~24 VDC |
|
输入阻抗 |
12KΩ |
|
|
隔离电压 |
2KV |
|
|
继电器输出 |
节点类型 |
机械触点 |
|
节点容量 |
220 VAC/5A、30 VDC/5A |
|
|
4-20mA直流输入测量 |
测量电流 |
4-20mA |
|
允许过载能力 |
1.2倍/连续 |
|
|
输入阻抗 |
10Ω |
|
|
隔离电压 |
2KV |
|
|
0-5V直流输入测量 |
测量电压 |
0-5V |
|
允许过载能力 |
1.2倍/连续 |
|
|
输入阻抗 |
12.5KΩ |
|
|
隔离电压 |
2KV |
|
|
4-20mA直流输出 |
开路电压 |
15VDC |
|
负载能力 |
≤600Ω |
|
|
隔离电压 |
2KV |
|
|
工作电源 |
交流AC |
100~240 VAC/45-65Hz |
|
直流DC |
100~375 VDC |
|
|
功耗 |
< 3W |
|
|
机械性能 |
||
|
重量 |
0.5kg |
|
|
IP防护等级 |
仪表面板IP52，仪表主体IP30 |
|
|
尺寸 |
主机 |
96 X 96 X 72 mm |
|
主机+模块 |
96 X 96 X 120 mm |
|
|
工作温度 |
显示屏 |
-20~70℃ |
|
仪表 |
-25~70℃ |
|
|
存储温度 |
仪表+显示屏 |
-40~85℃ |
|
相对湿度 |
5% - 90%RH，无冷凝 |
|
|
电磁兼容 |
||
|
抗静电放电干扰 |
IEC 61000-4-2,Level 4 |
|
|
抗快速瞬变群脉冲 |
IEC 61000-4-4,Level 4 |
|
|
抗浪涌 |
IEC 61000-4-5,Level 3 |
|
|
抗工频磁场 |
IEC 61000-4-8,Level 3 |
|
|
电气绝缘性能 |
||
|
绝缘电阻 |
GB/T13729，>50MΩ |
|
|
工频耐压 |
GB/T13729，AC 2KV 50Hz /1min |
|
|
冲击电压 |
GB/T13729，5KV，1.2/50us |
|
安装尺寸
系统类型接线 仪表在测量电压小于或等于 264V（相）/456V（线）的时候可以直接接入而不需要外接 PT，否则，必须外接 PT。仪表支持多种测量接线模式，以下分别用图示的方法进行说明。
图（1）三相四线系统，无 PT，3CT 图（2）三相四线系统，无 PT，3CT
图（3）三相三线系统，无 PT，3CT 图（4）三相三线系统，无 PT，2CT
图（5）三相三线系统，2PT，3CT 图（6）三相三线系统，2PT，2CT

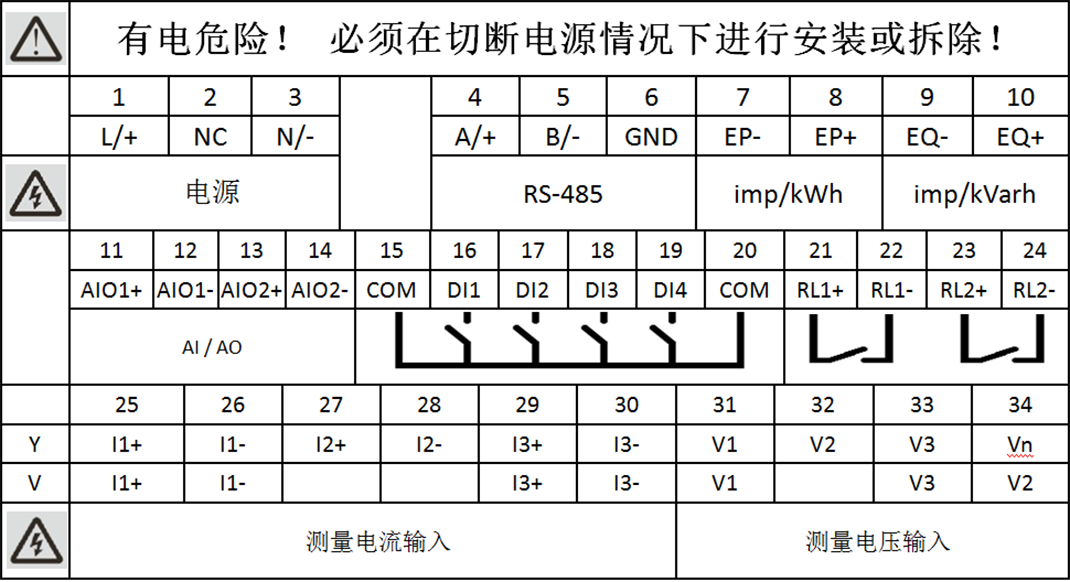

图（7）PMC200S端子标识示意图
说明：
1、本接线冬只能适用于PMC200S仪表接线，其他仪表和其他系统的接线冬请参考相对应的接线示意图；
2、工作电源可以采用直流和交流2种供电模式；
3、未标识端子无效；
4、选配模块的接线方式请参考模块接线图。
|
型号规格：PMC200S-①-②-③-④-⑤ |
|
|
①的型号代码： |
|
|
1 |
57.7/100V额定测量电压， |
|
2 |
57.7/100V额定测量电压， |
|
3 |
220/380V额定测量电压， |
|
4 |
220/380V额定测量电压， |
|
②的型号代码： |
|
|
1 |
工作电源：85~264 VAC/45-65Hz，100~300 VDC 。 |
|
③的型号代码： |
|
|
0 |
无DI |
|
4 |
4路DI |
|
④的型号代码： |
|
|
0 |
不选配继电器输出 |
|
1 |
选配1路继电器输出(RL1+、RL1-端口) |
|
2 |
选配2路继电器输出 |
|
⑤的型号代码： |
|
|
ab |
ab为2位整数,十位为AIO1端口选配AI/AO模块,个位为AIO2端口选配AI/AO模块,可选配的模块: 0 – 无 1 - 0-5V直流模拟量输入测量(AI) 例: ab = 00,表示AIO1端口不选配AI/AO模块,AIO2端口不选配AI/AO模块; ab = 12,表示AIO1端口选配0-5V直流模拟量输入测量,AIO2端口选配4-20mA直流模拟量输入测量; |
例：订货型号为：PMC200S-
即PMC200S额定测量220/380V、5A；工作电源为85~264 VAC/45-65Hz；配4路开关量输入(DI)；2路继电器输出； 一路0-5V直流模拟量输入测量(AIO1端口)、一路4-20mA直流模拟量输入测量(AIO2端口)。
