1、RS485通讯接口、ModbusRTU通讯协议，轻松组网;
2、高精度全电力参数测量，电能计量，电能质量分析;
3、具有事件记录、限值告警、需量统计、复费率、四象限电能等，功能丰富;
4、可扩展的DI/DO，AI/AO模块满足不同的应用现场要求;
5、紧凑灵活的结构设计，滑块固定，免螺丝安装。
PMC200系列电力参数测控仪是一款多功能的监控仪表，它集数据采集与控制功能于一身。它可以替代多种仪表、继电器、变送器和其它元件。产品具有RS-485等多种通讯接口，能够集成到任何电力监控系统中，通过配置的管理软件或其它工业组态软件可方便的进行数据采集及远程控制。
该产品是一个直正的基干直实有效值的测量仪表，能对高度非线性负荷做精确的测量。先进的电网频率同步采样技术使其能够精确测量多种电力参数。
1、工业配电自动化系统 3、变电站自动化系统 5、发电厂厂用电系统
2、 能效管理系统 4、智能大厦电气工程 6、高低压开关柜
|
电气特性 |
||
|
测量类型 |
三相三线交流系统，三相四线交流系统 |
|
|
采样率 |
每周波64次 |
|
|
数据刷新速率 |
1S |
|
|
测量精度 |
电流 |
0.2%FS |
|
电压 |
0.2%FS |
|
|
功率 |
0.5S |
|
|
频率 |
0.05Hz |
|
|
有功电能 |
1.0% |
|
|
无功电能 |
2.0% |
|
|
直流输入(AI) |
0.5% |
|
|
直流输出(AO) |
0.5% |
|
|
输入电压特性 |
测量电压 |
3 *220/380V(直接接入) |
|
3 * 57.7/100V(PT二次侧) |
||
|
允许过载能力 |
1.2倍/连续 |
|
|
输入阻抗 |
1.8MΩ |
|
|
输入电流特性 |
测量电流 |
5A (CT二次侧)或1A (CT二次侧) |
|
允许过载能力 |
1.2倍/连续 |
|
|
输入阻抗 |
<0.1Ω |
|
|
开关量输入 |
工作电压 |
12~24 VDC |
|
输入阻抗 |
12KΩ |
|
|
隔离电压 |
2KV |
|
|
继电器输出 |
节点类型 |
机械触点 |
|
节点容量 |
220 VAC/5A、30 VDC/5A |
|
|
4-20mA直流输入测量 |
测量电流 |
4-20mA |
|
允许过载能力 |
1.2倍/连续 |
|
|
输入阻抗 |
10Ω |
|
|
0-5V直流输入测量 |
测量电压 |
0-5V |
|
允许过载能力 |
1.2倍/连续 |
|
|
输入阻抗 |
12.5KΩ |
|
|
4-20mA直流输出 |
开路电压 |
15VDC |
|
负载能力 |
≤600Ω |
|
|
工作电源 |
交流AC |
100~240 VAC/45-65Hz |
|
直流DC |
100~375 VDC |
|
|
机械性能 |
||
|
重量 |
0.5kg |
|
|
IP防护等级 |
仪表面板IP52，仪表主体IP30 |
|
|
尺寸 |
主机 |
96 X 96 X 72 mm |
|
主机+模块 |
96 X 96 X 120 mm |
|
|
工作温度 |
显示屏 |
-20~70℃ |
|
仪表 |
-25~70℃ |
|
|
存储温度 |
仪表+显示屏 |
-40~85℃ |
|
相对湿度 |
5% - 90%RH，无冷凝 |
|
|
电磁兼容 |
||
|
抗静电放电干扰 |
IEC 61000-4-2,Level 4 |
|
|
抗快速瞬变群脉冲 |
IEC 61000-4-4,Level 4 |
|
|
抗浪涌 |
IEC 61000-4-5,Level 3 |
|
|
抗工频磁场 |
IEC 61000-4-8,Level 3 |
|

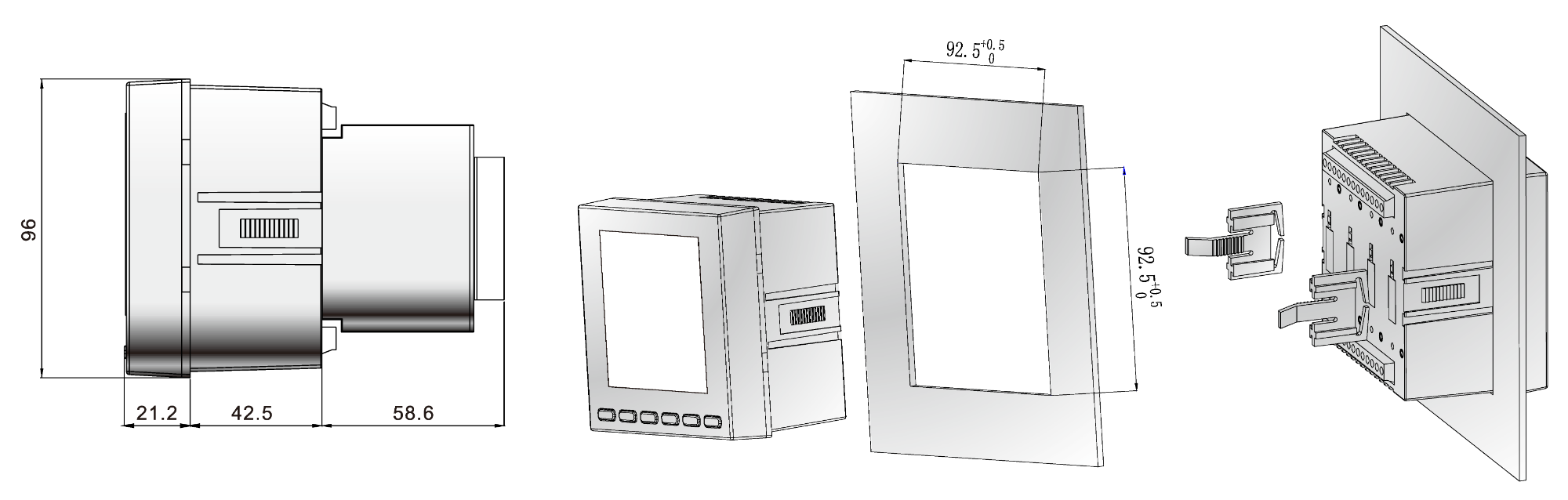

安装
面板开孔尺寸：92.5mm*92.5mm
系统类型接线
仪表在测量电压小于或等于 277V（相）/480V（线）的时候可以直接接入而不需要外接 PT，否则，必须外接 PT。仪表支持多种测量接线模式，以下分别用图示的方法进行说明。
图（1）三相四线系统，无 PT，3CT 图（2）三相四线系统，无 PT，3CT
图（3）三相三线系统，无 PT，3CT 图（4）三相三线系统，无 PT，2CT
图（5）三相三线系统，2PT，3CT 图（6）三相三线系统，2PT，2CT
说明：上述图中的熔丝推荐额定电流为250mA。
|
型号规格：PMC200-A-B-C-D-E-F-G |
|
|
A 额定测量电压、电流： |
|
|
1 |
57.7/100V, 5A |
|
2 |
57.7/100V, 1A |
|
3 |
220/380V, 5A |
|
4 |
220/380V, 1A |
|
B 电网系统频率： |
|
|
1 |
50Hz |
|
2 |
60Hz |
|
C 工作电源： |
|
|
1 |
85~265 VAC/45-65Hz，100~300 VDC |
|
D 主机A插槽扩展模块： |
|
|
0 |
无 |
|
1 |
8 路开关量输入模块 |
|
2 |
6 路开关量输入模块 |
|
E 主机B插槽扩展模块： |
|
|
0 |
无 |
|
1 |
4 路继电器输出模块 |
|
F 主机C插槽扩展模块： |
|
|
0 |
无 |
|
1 |
模拟量输入/输出模块： |
|
1 路 4-20mA 直流模拟量输入测量。 |
|
|
1 路 0-5V 直流模拟量输入测量。 |
|
|
2 路 4-20mA 直流模拟量输出。 |
|
|
G 主机D插槽扩展模块： |
|
|
0 |
无 |
|
1 |
RS232通讯模块 |
|
2 |
TCP/IP模块 |
|
3 |
ProfiBus-DP从站模块 |
注意：一个主机最多只能配4个模块。例：订货型号为：PMC200-3-1-1-1-1-1-0
即PMC200额定测量220/380V 5A，电网系统频率为50Hz，工作电源为85~265 VAC/45-65Hz，配8路开关量输入模块，4路继电器输出模块, 模拟量输入/输出模块。
