PMC72S系列三相电力监控仪表

电气特性

测量类型

三相三线交流系统，三相四线交流系统

采样率

每周波128点

数据刷新速率

1S

测量精度

电流

±0.2%FS

电压

±0.2%FS

功率

0.5S

频率

±0.001Hz

有功电能

0.5S

无功电能

1.0S

直流输入(AI)

0.5% FS

直流输出(AO)

0.5% FS

输入电压特性

测量电压

3 *220/380V(直接接入)

3 * 57.7/100V(PT二次侧)

允许过载能力

1.2倍/连续

输入阻抗

300KΩ/相

输入电流特性

测量电流

5A (CT二次侧)或1A (CT二次侧)

允许过载能力

1.2倍/连续

输入阻抗

<0.1Ω

开关量输入

工作电压

15 VDC

输入阻抗

12KΩ

隔离电压

2KV

继电器输出

节点类型

机械触点

节点容量

220 VAC/5A、30 VDC/5A

4-20mA直流输入测量

测量电流

4-20mA

允许过载能力

1.2倍/连续

输入阻抗

10Ω

隔离电压

2KV

0-5V直流输入测量

测量电压

0-5V

允许过载能力

1.2倍/连续

输入阻抗

12.5KΩ

隔离电压

2KV

4-20mA直流输出

开路电压

15VDC

负载能力

≤600Ω

隔离电压

2KV

工作电源

交流AC

85~264 VAC/45-65Hz

直流DC

100~375 VDC

功耗

< 3W

机械性能

重量

小于0.5kg

IP防护等级

仪表面板IP52，仪表主体IP30

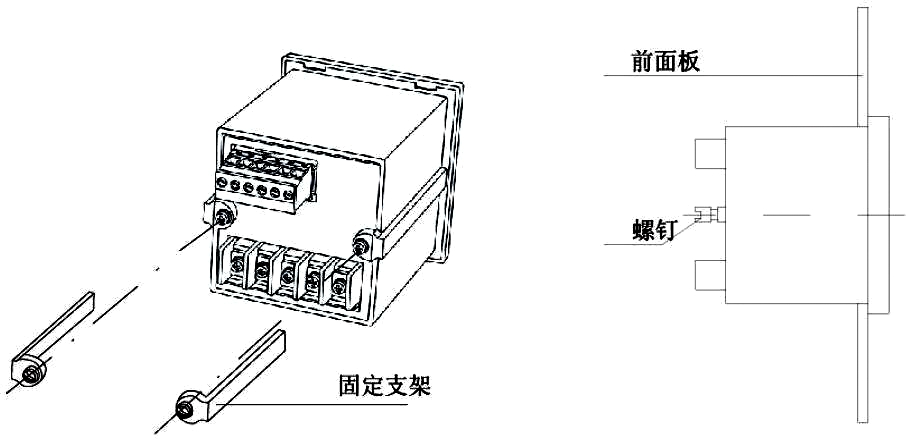

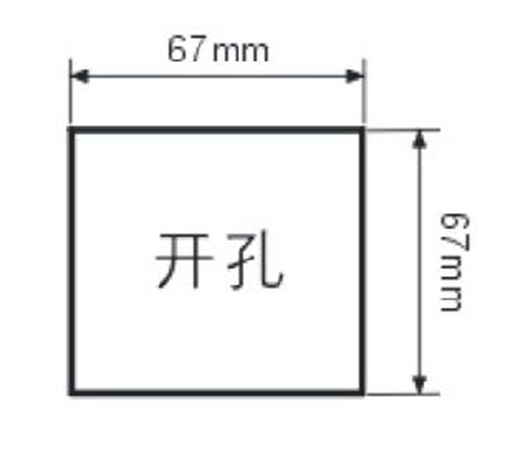

尺寸

主机

74.5 X 74.5X 112.5 mm

工作温度

显示屏

-20~70℃

仪表

-25~70℃

存储温度

仪表+显示屏

-40~85℃

相对湿度

5% - 90%RH，无冷凝

电磁兼容

抗静电放电干扰

IEC 61000-4-2,Level 4

抗快速瞬变群脉冲

IEC 61000-4-4,Level 4

抗浪涌

IEC 61000-4-5,Level 3

抗工频磁场

IEC 61000-4-8,Level 3

电气绝缘性能

绝缘电阻

GB/T13729，>50MΩ

工频耐压

GB/T13729，AC 3KV 50Hz /1min

冲击电压

GB/T13729，5KV，1.2/50us

型号规格：PMC72S-①-②-③-④-⑤

①的型号代码：

1

57.7/100V额定测量电压，5A额定测量电流。

2

57.7/100V额定测量电压，1A额定测量电流。

3

220/380V额定测量电压，5A额定测量电流。

4

220/380V额定测量电压，1A额定测量电流。

②的型号代码：

1

工作电源：85~264 VAC/45-65Hz，100~300 VDC 。

③的型号代码：

0

无DI

2

2路DI

④的型号代码：

0

不选配继电器输出

1

选配1路继电器输出

⑤的型号代码：

ab

ab为2位整数, AIO1端口选配AI/AO模块可选配的模块:

00 – 无

01  - 0-5V直流模拟量输入测量(AI)

02  - 4-20mA直流模拟量输入测量(AI)

03  - 4-20mA直流模拟量输输出(AO)

例:  ab = 00,表示不选配AI/AO模块

ab =01,表示选配0-5V直流模拟量输入测量;
